ВОДОСТОЧНАЯ СИСТЕМА
Основная задача водосточной системы - обеспечение управляемого стока осадков с поверхности кровли и отвод их на грунт или в систему ливневой канализации. При организованном стоке воды сохраняется привлекательный вид здания, а фасад, цоколь и отмостка защищены от преждевременного разрушения. Поэтому все скатные кровли необходимо обустраивать системой водостока.
Водосточная система размерности 125/90 специально предназначена для малоэтажного строительства. Все элементы системы разработаны с целью максимально простого монтажа и долговечности. Комплектация каждого водостока рассчитывается индивидуально.
Водосточная система изготавливается из холоднокатаной оцинкованной стали (толщина 0,6 мм) с двухсторонним полимерным (органическим) покрытием Granite® и двухсторонним покрытием Aluzinc® Двухстороннее покрытие Granite® обеспечивает высочайшую стойкость к воздействию ультрафиолета, химических веществ, характерных для атмосферы крупных городов (серной, соляной, азотной кислоты и т.п.), отличается повышенной стойкостью к механическим повреждениям. Granite®- идеальное покрытие для среды с повышенным риском образования коррозии. Температура эксплуатации водосточной системы с покрытием Granite®: от -50 до + 120 С°.
Гарантия на водосточную систему с покрытием Granite® -10 лет.
Двухстороннее покрытие Aluzinc® не темнеет, не выцветает и практически не поддается коррозии, имеет тонкое органическое покрытие Easyfilm S (Antifinger), на котором не остаются отпечатки пальцев и которое защищает изделие во время транспортировки и монтажа. Aluzinc® обеспечивает высочайшие показатели по стойкости к воздействию агрессивной среды, которая создается в водосточной системе.
Температура эксплуатации водосточной системы с двухсторонним покрытием Aluzinc®: от -60 до + 315 С°. Гарантия на водосточную систему c покрытием Аluziпс®· 7 лет.
Водосточная система залог Вашего комфорта и надежная защита Вашего дома на долгие годы!
Внимание! Особенности полиграфии не позволяют передать цвета в полном соответствии с оригиналом, запрашивайте образцы металла у продавца изделия.
|
1. Установка крюков желоба
|

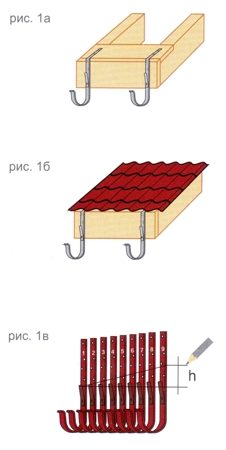

Установка длинных крюков производится на стропила или на карнизную доску до укладки кровельного материала (рис. 1а., 1б). В случае если крюки устанавливаются после полного устройства кровли, необходимо воспользоваться компактными или короткими крюками для крепления на лобовую доску. Длинные крюки обеспечивают большую надежность и прочность крепления водосточной системы. И те, идругие крюки желоба следует устанавливать с шагом Ь=600 - 900 мм. Если шаг будет шире установленных пределов, система может не выдержать снеговой нагрузки зимой. Количество крюков рассчитывается следующим образом: n = L + Ь, где L - расстояние между первым и последним крюком, Ь - расстояние между крюками. При расчете количества крюков необходимо учесть дополнительные крюки, которые обязательно устанавливаются на концах желоба, а также с обеих сторон в местах стыка желобов и стыка желоба с углами желоба. Для лучшего стока воды по желобу в сторону воронки необходимо обеспечить уклон желоба не менее 5 мм на погонный метр. Для этого крюки устанавливаются с вертикальным смещением, рассчитываемым следующим образом: h = 0,005 х L, где L - расстояние между первым и последним крюком. Таким образом, вертикальное смещение между первым и последним крюком по уклону при максимальной длине желоба 10 м составит 5 см. Следовательно, перед установкой крюки необходимо разметить с учетом вертикального смещения (рис. 1 в), затем закрепить первый и последний крюк, после этого натянуть между ними шнур и монтировать по нему остальные крюки. Перед монтажом крюков необходимо убедиться в горизонтальности карниза: если он не строго горизонтален, то следует учесть это при разметке. Крюки под желоб следует закрепить так, чтобы расстояние между продлением линии уклона крыши и верхним наружным краем желоба было не менее 25 мм. |
|
2. Установка воронок желоба
|
При расчете количества воронок следует учитывать, что для обеспечения качественной работы системы одна труба должна принимать воду не более чем со 120 м2 площади проекции ската крыши на горизонт и не более чем с 10 погонных метров желоба. В случае если суммарный путь протока воды по скатам больше 7 метров, воронки устанавливаются из расчета 1 шт. на 1 00 M~ Разметьте предполагаемые места установки воронок и вырежьте в желобе с помощью ножовки либо ножниц по металлу V-образное отверстие шириной 100 -11 О мм. Для эффективной работы системы V-образное отверстие должно быть максимально возможным по величине. Расстояние от верхнего края желоба до выреза должно быть не менее 15 мм (рис. 2а). Рекомендуемое расстояние между торцом желоба и воронкой 150 мм. Наденьте воронку на желоб, закрепив завальцованной стороной в замке на внешней стороне желоба, а затем отогните фиксаторы воронки внутрь желоба (рис. 2б). |
|
3. Установка заглушекжелоба
|
Заглушки устанавливаются на торцы желоба, не стыкующиеся с другими элементами (рис. 3). Установите на торец желоба заглушку, загерметизируйте стык силиконовым герметикой, в случае необходимости применяйте заклепки. Для более плотного соединения воспользуйтесь резиновой киянкой. Одно ушко заглушки прикрывает завиток желоба, другое - вплотную загибается на заднюю часть желоба. Для дополнительной фиксации ушко можно закрепить с помощью самореза. |
|
4. Установка желобов
|

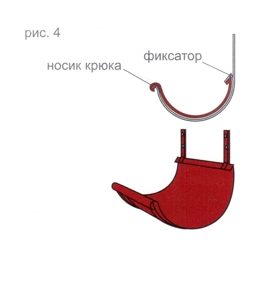

Вставьте желоб в крюк. Для этого заведите носик крюка в желоб так, чтобы носик крюка оказался внутри завитка желоба, затем зафиксируйте другой край желоба накидным пластинчатым фиксатором (рис. 4). При этом внешний край желоба располагается ниже внутреннего на 6 мм в целях предотвращения попадания воды на фасад во время сильных ливней. Продолжение края металлочерепицы или кровельного профнастила должно свисать над желобом на 50 мм. Продолжение линии ската от края желоба должно находиться на расстоянии 40 мм. Но так как желоб имеет уклон, на практике это расстояние может составлять от 20 мм в начале уклона и до 70 мм в конце. После установки желобов устанавливается карнизная планка. Карнизная планка своей нижней кромкой заходит в желоб, что предотвращает намокание лобовой доски. Гидроизоляция выводится под планкой, обеспечивая сток воды в желоб. |
||||||||||||||||||||||||||||||||||||||||||
|
5. Установка соединителей желобов и углов
|

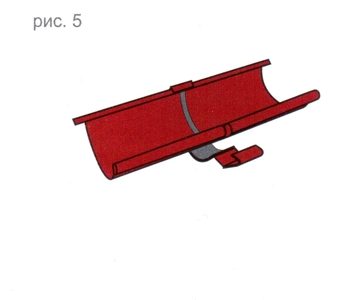

Соединение желоба с другим желобом или с углом желоба производится встык при помощи соединителя желоба. Соединитель желоба снабжен специальной резиновой прокладкой, которая обеспечивает герметичное соединение желобов, а также компенсирует температурное расширение. При соединении желобов между собой и с углами желоба необходимо оставить расстояние между желобами в 3 - 4 мм. Для установки соединителя необходимо отогнуть замок на 60 - 900, затем надеть соединитель завальцованной стороной на заднюю часть желоба, выровнять соединитель и защелкнуть замок на внешней части желобов (рис. 5). Зафиксируйте замок, вернув фиксатор в изначальное положение. | ||||||||||||||||||||||||||||||||||||||||||
|
6. Установка водосточных труб и окончательный монтаж водосточной системы
|

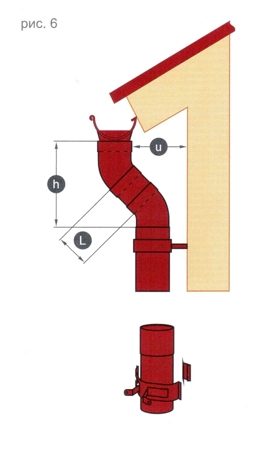

Выберите длину промежуточной части трубы в соответствии с приведенной таблицей и рисунком (рис. 6). Сама водосточная труба должна быть такой длины, чтобы колено стока находилось на расстоянии около 200 мм до земли/отмостки (влагостойкое основание). При большей высоте вода будет разбрызгиваться. Оборудуйте ливневую канализацию для организованного вывода воды. Кронштейны трубы устанавливают на расстоянии не более 2 м друг от друга, но не менее 2 шт. на каждую трубу. При этом в первую очередь необходимо крепить кронштейнами непосредственно места стыка трубы с коленами и с соединительной трубой. Существуют кронштейны для деревянных и прочих мягких стен с креплением под саморезы, либо для каменных (кирпичных, бетонных) стен, в которых для установки кронштейна необходимо просверлить отверстие для метиза. Соедините колена трубы, трубу водосточную, при необходимости соединительную трубу, колено слива, выровняйте конструкцию, затем присоедините водосточную систему к воронке, отрегулируйте и защелкните замки кронштейнов, надев на хомуты специальные фиксаторы (ласточкин хвост). |
||||||||||||||||||||||||||||||||||||||||||
|
7. Очистка и послемонтажный уход |
Необходимо периодически очищать желоба и воронки от скопившихся листьев и прочего мусора. Раз в год проводите профилактический осмотр водосточной системы. Примечание: для качественной и долговечной работы водосточной системы необходимо устанавливать на скатных кровлях систему снегозадержания. Такая система предотвращает неконтролируемый сход снега и наледи, защищая элементы водостока от возможной деформации при резком перепаде нагрузок в процессе схода снежных масс. |

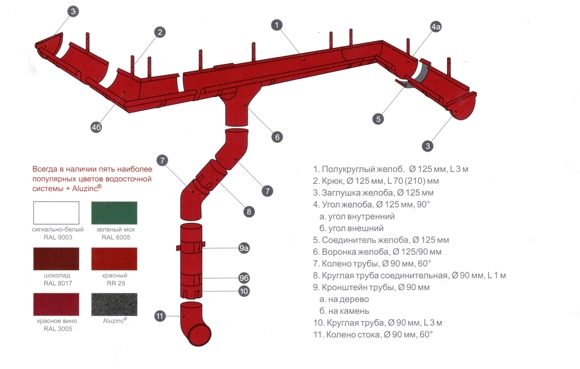

Элементы водосточной системы
 |
Полукруглый желоб, 125 мм, L 3 м Предназначен для сбора дождевой воды с кровли. Желоб фиксируется на крюках, установленных с промежутком 600-900 мм и обеспечивающих уклон 5 мм на погонный метр. |
 |
Заглушка желоба,125 мм Устанавливается на торцах желоба. Конструкция обеспечивает постоянную фиксацию, герметичность и жесткость желоба. Заглушка является универсальной - ее можно использовать как с правого, так и с левого края желоба. |
 |
Воронка желоба, 125/90 мм Переходный элемент, организующий слив воды из желоба в водосточную трубу. |
 |
Крюк короткий, 125, L 70 мм Служит для подвеса желоба на лобовую доску. Устанавливается как до, так и после монтажа кровельного материала. Выполнен из оцинкованной стали (толщина 4 мм) с порошковой окраской. Имеет завышенный в 1,5 раза запас прочности по сравнению с требованиями евронорм. |
 |
Угол желоба, внутренний, 125 мм, 90° Угол желоба, внешний, 125 мм, 90° Используется для изменения направления потока воды, монтируется на внешних и внутренних углах кровли. Выполнен бесшовным способом (глубокой вытяжкой металла), что обеспечивает жесткость, эстетичность, герметичность и отличную гидродинамику. |
 |
Круглая труба, 90 мм, L 3 м, 1 м Организует вертикальный сток дождевой воды. Внешний фальцевый шов обеспечивает ровную внутреннюю поверхность трубы, что препятствует замусориванию и заторам. L 1 м используется как соединительный элемент между коленами трубы и как дополнительный элемент в случае, если в системе нерационально применение трубы L 3 м. |
 |
Крюк длинный, 125, L 210 мм, 300 мм Служит для подвеса желоба на стропила, устанавливается до монтажа кровельного материала. Выполнен из оцинкованной стали (толщина 4 мм) с порошковой окраской. Имеет завышенный в 1,5 раза запас прочности по сравнению с требованиями евронорм. |  |
Колено трубы, 90 мм, 60° Предназначено для изменения направления стока по трубе. Не имеет поперечных швов, складок и гофр, снижающих надежность и долговечность. Обеспечивает плотное соединение и легкий монтаж. |
 |
Соединитель желоба, 125 мм Резиновый уплотнитель обеспечивает герметичное соединение желобов или желоба с углами, компенсирует температурное расширение. |  |
Колено стока, 90 мм, 60° Обеспечивает водоотвод от фасада, в т.ч. в систему ливневой канализации. Гладкое формование препятствует скоплению мусора и обеспечивает долговечность. |
 |
Воронка водосборная, 250/90 мм Предназначена для сбора воды в том случае, когда сток не организован посредством желоба, а осуществляется по ендовам (сложные формы крыш). |  |
Угол желоба, внутренний и внешний, 125 мм, 135 ° Используется для изменения направления потока воды, монтируется на внешних и внутренних углах кровли в условиях, когда угол на 900 неприменим: сложная кровля, эркеры и Т.П. |
 |
Кронштейн трубы, 90 мм (на дерево) Предназначен для фиксации трубы на деревянные и прочие легкие стены с помощью саморезов. |
 |
Тройник трубы, 90 мм Предназначен для соединения двух водосточных труб в одну. |
 |
Кронштейн трубы, 90 мм (на камень). Предназначен для фиксации трубы на кирпичную, бетонную или каменную стену. Идет в комплекте с метизом (L 120 мм). |
|
