Доборные элементы
При обустройстве кровли из металлочерепицы необходимо использовать доборные элементы для обеспечения функциональности и придания гармоничного внешнего вида.
Доборные элементы кровли- изделия, без которых монтаж металлочерепицы, профнастила и сайдинговых панелей был бы невозможен. Изготовленные из оцинкованной стали, эти изделия незаменимы как при проведении кровельных работ, так и при строительстве в целом.
Основные функции этих конструкций - защита и декорирование. Доборные элементы кровли крепятся в местах соединения панелей между собой, а также служат для покрытия швов и стыков, возникающих при монтаже. Это позволяет защитить пространство внутри стен или под кровлей от проникновения влаги и пыли, а также обеспечить зданию дополнительную герметичность и теплоизоляцию. С этой же целью доборными элементами кровли оформляют стыки скатов крыш и места изломов, при этом особым плюсом считается возможность изготовления доборных элементов нестандартной формы.
Доборные элементы кровли - колпаки, снегозадержатели, кожухи, отливы - изготавливают из листовой стали на специальном гибочном оборудовании. Для того чтобы декоративные элементы кровли соответствовали общему цветовому решению здания, на них наносят полимерное покрытие; цвет покрытия можно подобрать по каталогу RAL.
Многие специалисты склонны классифицировать доборные элементы кровли на несколько видов - для кровли, для сайдинга, для заборов и парапетов. Однако на практике это разделение становится условным. Поскольку один и тот же доборный элемент (например, планка наружного или внутреннего угла) можно использовать и для монтажа кровли, и для монтажа стен. Отлив, также являющийся доборным элементом, устанавливают как при монтаже водостоков крыши, так и при проведении фундаментных работ или при монтаже оконных систем.
Важно помнить, что использование не полного комплекта доборных элементов кровли в скором времени может привести к возникновению трещин и частичному, а впоследствии - и полому разрушению здания.
|
Название |
Эскиз |
Характеристика |
Покрытие/Цена (руб.) |
||||||||
|
Zn |
Aluzinc (алюцинк) |
PE (полиэстер) |
Velur (велюр) |
Granit HDX (пурал) |
Solano 30 (солано) |
Wood (вуд) |
|||||

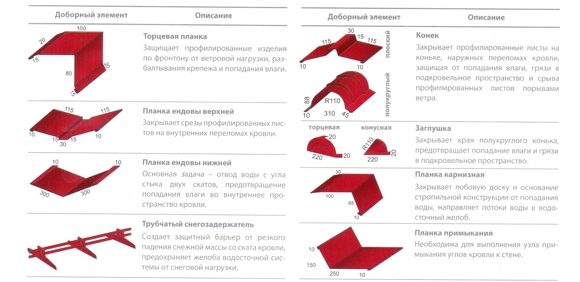

| Плоский конек 130*30*130 (п.м.) |  |
Закрывает профилированные листы на коньке, наружных переломах кровли, защищая от попадания влаги в подкровнльное пространство. | 110 | 131 | 131 | 150 | 166 | 175 | 175 | ||
| Плоский конек 145*145 (п.м.) | |
Закрывает профилированные листы на коньке, наружных переломах кровли, защищая от попадания влаги в подкровнльное пространство. | 110 | 131 | 131 | 150 | 166 | 175 | 175 | ||
| Плоский конек 190*190 (п.м.) | |
Закрывает профилированные листы на коньке, наружных переломах кровли, защищая от попадания влаги в подкровнльное пространство. | 146 | 175 | 175 | 200 | 221 | 234 | 234 | ||
| Полукруглый конек R 110 (п.м.) |  |
Закрывает профилированные листы на коньке, наружных переломах кровли, защищая от попадания влаги в подкровнльное пространство. | ----- | 175 | 175 | 200 | 220 | 233 | 233 | ||
| Заглушка конька конусная (п.м.) |  |
Закрывает торцы полукруглого конька, предотвращает попадание влаги и грязи в под кровельное пространство. | ----- | 280 | 280 | 290 | 297 | 312 | 312 | ||
| Заглушка конька торцевая (п.м.) |  |
Закрывает торцы полукруглого конька, предотвращает попадание влаги и грязи в под кровельное пространство. | ----- | 100 | 100 | 116 | 123 | 134 | 134 | ||
| Торцевая планка 95*120 (п.м.) |  |
Защищает профилированные изделия по фронту от ветроой нагрузки, разбалтывания крепежа и попадания влаги. | 88 | 105 | 105 | 120 | 133 | 140 | 140 | ||
| Планка карнизная 100*65 (п.м.) |  |
Закрывает карнизную доску и основание стропильной конструкции от попадпния влаги, направляет поток воды в желоб водосточной системы. | 61 | 74 | 74 | 84 | 93 | 98 | 98 | ||
| Планка угла наружнего 110*110 (п.м.) |  |
Закрывает кромки профилированых листов на стыке внешнего угла. Используется для отделки нестандартных узлов. | 88 | 105 | 105 | 120 | 133 | 140 | 140 | ||
| Планка угла внутреннего 110*110 (п.м.) |  |
Закрывает кромки профилированых листов на стыке внутреннего угла. | 88 | 105 | 105 | 120 | 133 | 140 | 140 | ||
| Планка ендовы верхней 130*30*130 (п.м.) |  |
Закрывает кромки профилированых листов на внутренних переломах кровли. | 110 | 131 | 131 | 150 | 166 | 175 | 175 | ||
| Планка ендовы верхней 145*145 (п.м.) |  |
Закрывает кромки профилированых листов на внутренних переломах кровли. | 110 | 131 | 131 | 150 | 166 | 175 | 175 | ||
| Планка ендовы нижней 298*298 (п.м.) |  |
Основная задача - отвод воды с угла стыка двух скатов, предотвращения попадания воды во внутреннее пространство кровли. | 219 | 263 | 263 | 300 | 331 | 350 | 350 | ||
| Планка примыкания 150*250 (п.м.) |  |
Оформляет узел примыкания кровли к стене (трубе). | 146 | 175 | 175 | 200 | 220 | 233 | 233 | ||
| Планка примыкания нижняя 122*150 (п.м.) |  |
Оформляет узел примыкания кровли к стене (трубе). | 146 | 175 | 175 | 200 | 221 | 234 | 234 | ||
| Трубчатый снегозадержатель (п.м.) |  |
Используется для предотвращения неконтролируемого схода снега и наледи с кровли. Предохраняет желоба водосточной системы от снеговой нагрузки. | 2200 | ||||||||
| Вентилируемый прогон 0,5 (п.м.) |  |
Вид обрешетки для монтажа фасадных и кровельных материалов. | 0,5 | 50 | |||||||
| 0,7 | 65 | ||||||||||
ЭЛЕМЕНТЫ ДЛЯ ВЕНТИЛЯЦИИ (Vilpe Vent)
ilpe Vent используется для вентиляции жилых и подсобных помещений, подкровельного пространства, стояков, подвалов и цоколя здания. Чтобы дом оставался здоровым, он должен «дышать», создавая благоприятные условия для людей живущих в нём. Vilpe - торговая марка изделий для комплексной вентиляции зданий, выпускаемых финской фирмой SK Tuote Oy.
|
Название |
Эскиз |
Характеристика |
Цвет |
Цена |
|
| Проходной элемент Maxi |  |
Устанавливается непосредственно на металлочерепицу профиля Monterrey и обеспечивает герметичность отверстия в кровельном материале. |
RR33 | 1085 | |
| RR32 | |||||
| RR11 | |||||
| RR29 | |||||
| Проходной элемент Classic |  |
Устанавливается на гладкую (фальцевую или битумную) кровлю. С высотой профиля до 50 мм (профнастил, ондулин, шифер). | RR33 | 1775 | |
| RR32 | |||||
| RR11 | |||||
| RR29 | |||||
| Кровельный аэратор Maxi - ktv |  |
Обеспечивает вентиляцию подкровельного пространства. Для кровель из металлочерепицы профиля Monterrey. Вентиль смонтирован на проходном элементе Maxi. | RR33 | 2460 | |
| RR32 | |||||
| RR11 | |||||
| RR29 | |||||
| Кровельный аэратор Classic - ktv |  |
Обеспечивает вентиляцию подкровельного протранства. Для фальцевых кровель и уже смонтированых кровель из битумных материалов. Смонтирован на проходном элементе Classic. | RR33 | 3380 | |
| RR32 | |||||
| RR11 | |||||
| RR29 | |||||
| Вентиляционный выход канализационного стояка 110/500 |  |
Применяется для вентиляции канализационного стояка, подкровельной вентиляции, или как выход вентиляции, при диаметре 110 мм (в краях с теплым климатом). | RR33 | 1685 | |
| RR32 | |||||
| RR11 | |||||
| RR29 | |||||
| Колпак Vilpe 110 |  |
Монтируется на трубу 110/500, когда она используется в качестве дефлектора для вентиляции подкровельного пространства, или выхода вентиляции, при диаметре вентканалов 110 мм | RR33 | 545 | |
| RR32 | |||||
| RR11 | |||||
| RR29 | |||||
| Труба 110/75 гофрированная |  |
Применяется для стыков трубы 110/500 с канализационным стояком 110 мм. Стыковка проводится под кровлей со стороны помещений. Позволяет легко осуществить стыковку. | 870 | ||
| RR33 | |||||
| Вентиляционный выход 125/160/500 |  |
Применяется в качестве выхода вентиляции при диаметре вентканалов 125 мм. Труба выполнена с утеплением. Колпак защищает вентканалы от попадания влаги. (В комплекте с колпаком). | RR33 | 3775 | |
| RR32 | |||||
| RR11 | |||||
| RR29 | |||||
